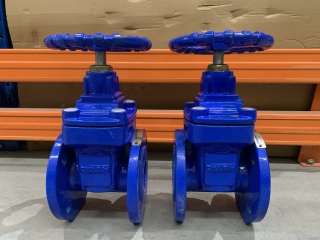

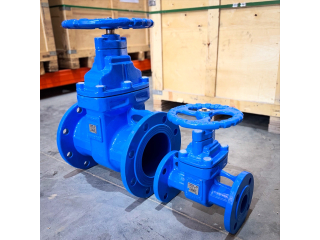

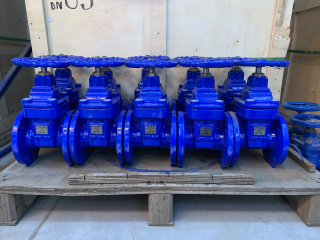

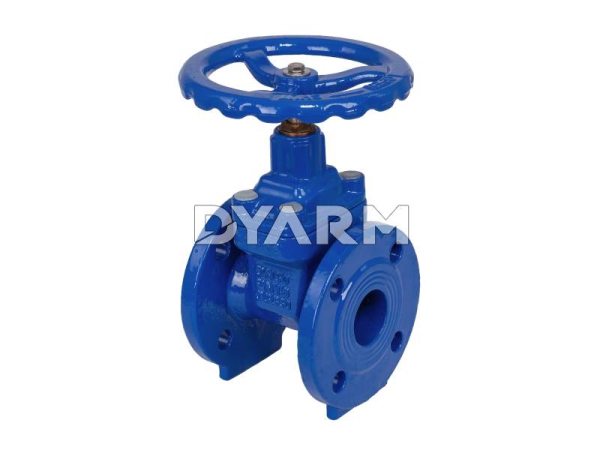

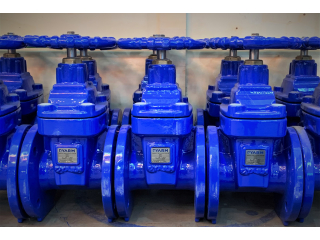

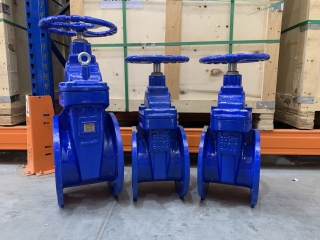

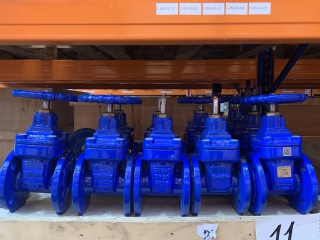

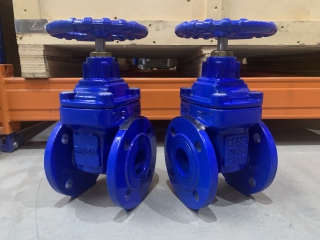

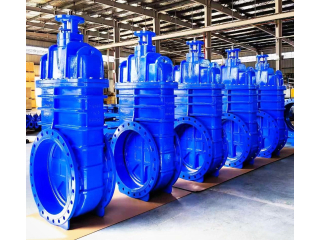

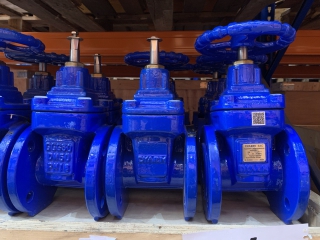

Задвижки с обрезиненным клином, невыдвижным шпинделем, со штурвалом / DN 50-800 / PN 10-16 / фланец-фланец

DN 50-800 / PN 10-16

от 26 967 ₽

Модификации

ZK-050-16-G-E

Диаметр DN: 50 мм, Давление PN: 16 Бар

26 967 ₽

ZK-065-16-G-E

Диаметр DN: 65 мм, Давление PN: 16 Бар

32 169 ₽

ZK-080-16-G-E

Диаметр DN: 80 мм, Давление PN: 16 Бар

37 243 ₽

ZK-100-16-G-E

Диаметр DN: 100 мм, Давление PN: 16 Бар

45 465 ₽

ZK-125-16-G-E

Диаметр DN: 125 мм, Давление PN: 16 Бар

76 795 ₽

ZK-150-16-G-E

Диаметр DN: 150 мм, Давление PN: 16 Бар

80 324 ₽

ZK-200-10/16-G-E

Диаметр DN: 200 мм, Давление PN: 10/16 Бар

131 873 ₽

ZK-250-10/16-G-E

Диаметр DN: 250 мм, Давление PN: 10/16 Бар

213 316 ₽

ZK-300-10/16-G-E

Диаметр DN: 300 мм, Давление PN: 10/16 Бар

276 115 ₽

ZK-350-10/16-G-E

Диаметр DN: 350 мм, Давление PN: 10/16 Бар

456 294 ₽

ZK-400-10/16-G-E

Диаметр DN: 400 мм, Давление PN: 10/16 Бар

615 887 ₽

ZK-450-10/16-G-E

Диаметр DN: 450 мм, Давление PN: 10/16 Бар

819 722 ₽

ZK-500-10/16-G-E

Диаметр DN: 500 мм, Давление PN: 10/16 Бар

1 014 067 ₽

ZK-600-10/16-G-E

Диаметр DN: 600 мм, Давление PN: 10/16 Бар

1 571 547 ₽

ZK-700-10-G-E

Диаметр DN: 700 мм, Давление PN: 10 Бар

2 073 859 ₽

ZK-700-16-G-E

Диаметр DN: 700 мм, Давление PN: 16 Бар

2 073 859 ₽

ZK-800-10-G-E

Диаметр DN: 800 мм, Давление PN: 10 Бар

2 584 094 ₽

ZK-800-16-G-E

Диаметр DN: 800 мм, Давление PN: 16 Бар

2 584 094 ₽

+ Показать всё

Контакты для заказа

г. Ростов-на-Дону, ул. Нансена, 109Б, стр. 2, офис 210

8 800 250 80 03

Серия

ZK-...-G-E ZK-...-G-M ZK-P-...-G-E-ISO ZK-R-...-G-E

+ Показать всё

Описание

Чугунные задвижки с обрезиненным клином со штурвалом имеют неподвижный шпиндель из стали. Запирающим элементом служит движущийся по шпинделю клин из высокопрочного чугуна с шаровидным графитом. Корпус задвижки имеет два вертикальных фланца для крепления на ответные фланцы трубопроводов.

Устройство не предназначено для регулирования потока в трубах. Рабочая температура до +120 градусов. Минимальная температура окружающей среды -20 градусов. Рабочее давление PN 10-16 бар, диаметры DN 50-800 мм. Особенностью данной модели является наличие штурвала ручного управления положением («открыто-закрыто») запирающего клинового затвора.

Применение

Задвижки с обрезиненным клином со штурвалом применяются для ручного перекрытия потоков среды в трубопроводах различных диаметров. Используются в системах горячего и холодного водоснабжения, в коммунальном хозяйстве, в энергетике и для технологических трубопроводов в промышленности. Изделия часто применяются в обратных трубопроводах (с допустимыми температурами) тепловых сетей. Задвижки надежно работают в системах откачки умеренно загрязненных сточных и шахтных вод.

+ Всё описание

Характеристики

СерияZK-...-G-E
Внутренний диаметр DN50 — 800 мм
Номинальное давление PN10/16 бар
Рабочая температура жидкости- 20°С... + 120°С
Тип управленияштурвал
Тип присоединенияфланец/фланец
Материал корпусавысокопрочный чугун GGG50
Материал клинавысокопрочный чугун GGG50+EPDM
СоответствуетГОСТ 5762-2002
Область примененияводоснабжение, водоотведение
Рабочая средасточные воды, питьевая вода, нейтральные жидкости

+ Все характеристики

Инструкции и файлы

Паспорт — Задвижки с обрезиненным клином, невыдвижным шпинделем, со штурвалом

Формат: PDF Размер: 1.25 MB

Инструкция — Задвижки с обрезиненным клином, невыдвижным шпинделем, со штурвалом

Формат: PDF Размер: 246.68 KB

Производитель

БрендDYARM
ПроизводствоРоссия, Ростов-на-Дону
