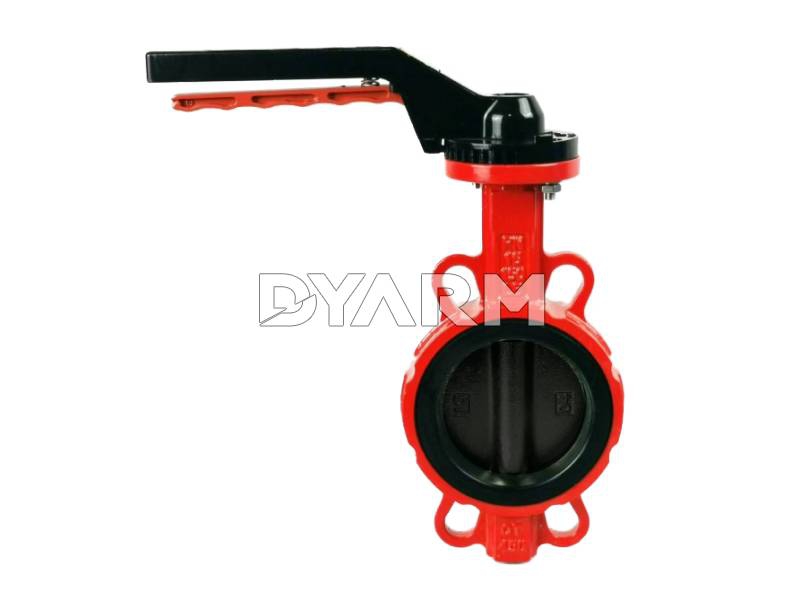

Затворы дисковые поворотные с ручкой / диск - высокопрочный чугун / DN 50-300 / PN 10-16 / межфланцевые

DN 50-300 / PN 10-16

от 3 764 ₽

Модификации

ZP-050-16-G-G/ep-E red

Диаметр DN: 50 мм, Давление PN: 16 Бар

3 764 ₽

ZP-065-16-G-G/ep-E red

Диаметр DN: 65 мм, Давление PN: 16 Бар

4 145 ₽

ZP-080-16-G-G/ep-E red

Диаметр DN: 80 мм, Давление PN: 16 Бар

4 777 ₽

ZP-100-16-G-G/ep-E red

Диаметр DN: 100 мм, Давление PN: 16 Бар

6 350 ₽

ZP-125-16-G-G/ep-E red

Диаметр DN: 125 мм, Давление PN: 16 Бар

8 710 ₽

ZP-150-16-G-G/ep-E red

Диаметр DN: 150 мм, Давление PN: 16 Бар

10 288 ₽

ZP-200-10/16-G-G/ep-E red

Диаметр DN: 200 мм, Давление PN: 16 Бар

15 291 ₽

ZP-250-10/16-G-G/ep-E red

Диаметр DN: 250 мм, Давление PN: 16 Бар

22 985 ₽

ZP-300-10/16-G-G/ep-E red

Диаметр DN: 300 мм, Давление PN: 16 Бар

34 459 ₽

+ Показать всё

Контакты для заказа

г. Ростов-на-Дону, ул. Нансена, 109Б, стр. 2, офис 210

8 800 250 80 03

Серия

ZP-G-G/ep ZP-G-N ZP-P-...-BN ZP-P-...-P-D ZP-R-FL ZP-R-G-G/ep ZP-R-G-N ZPD-R-ISO

+ Показать всё

Описание

Затвор поворотный дисковый межфланцевый с ручкой изготавливается в чугунном корпусе, имеющем два калиброванных среза для межфланцевой установки. Монтаж затвора на ответные фланцы трубопровода, производится на болты или шпильки через паронитовые прокладки. В корпусе изделия установлена вертикальная стальная ось с запирающим диском. Ось приводится во вращение ручкой из алюминиевого сплава. Корпус поворотного дискового затвора с ручкой сделан из чугуна. Запирание устройства основано на повороте диска с различным покрытием внутри седла из различных уплотнительных материалов. Затвор имеет низкое гидравлическое сопротивление, угол поворота ручки 90 градусов. Затворы межфланцевые поворотные с ручкой имеют различные условные проходы (DN): от 50 до 300 мм.

Применение

Затворы межфланцевые дисковые поворотные с прямым ручным приводом повсеместно устанавливаются на различных трубопроводах коммунального и газового хозяйства: на магистральных, внутриквартальных и локальных сетях горячего и холодного водоснабжения и отопления. Используются при монтаже сетей противопожарных трубопроводов, в том числе шахтных и морских вод.

+ Всё описание

Характеристики

СерияZP-G-G/ep
Внутренний диаметр DN50 — 300 мм
Номинальное давление PN10/16 бар
Рабочая температура- 15°С... + 120°С
Тип управленияручка
Тип присоединениямежфланцевый
Материал корпусавысокопрочный чугун GGG40+эпокс.
Материал дискавысокопрочный чугун GGG40+эпокс.
Область примененияводо- и теплоснабжение
Рабочая среданейтральные жидкости

+ Все характеристики

Инструкции и файлы

Паспорт — Затворы дисковые поворотные с ручкой / диск - высокопрочный чугун

Формат: PDF Размер: 314.1 KB

Производитель

БрендDYARM
ПроизводствоРоссия, Ростов-на-Дону
